南昌風機設計、選型與技術分析

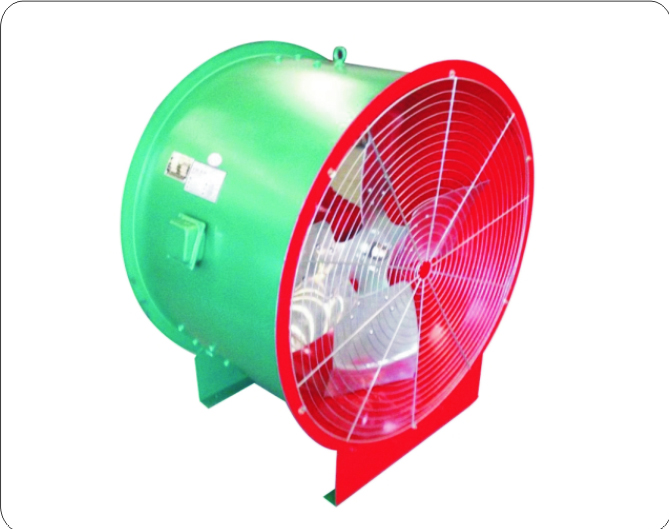

   風機概述：風機是各個工廠、企業普遍使用的設備之一，特別是風機的應用為廣泛。鍋爐鼓風、消煙除塵、通風冷卻都離不開風機，在電站、礦井、化工以及工程，風機是不可缺少的重要設備，正確掌握風機的設計，對風機的正常經濟運行是很重要的。   離心風機設計方案的選擇   離心風機設計時通常給定的條件有：容積流量、全壓、工作介質及其密度（或工作介質溫度），有時還有結構上的要求等。    對離心風機設計的要求大都是：滿足所需流量和壓力的工況點應在至率點附近；較率值要盡量大一些，效率曲線平坦；壓力曲線的穩定工作區間要寬；風機結構簡單，工藝性好；材料及附件選擇方便；有足夠的強度、剛度，工作可靠；運轉穩定，噪聲低；調節性能好，工作適應性強；風機尺寸盡可能小，重量輕；操作和維護方便，拆裝運輸簡單易行。    然而，同時滿足上述全部要求，一般是不可能的。在氣動性能與結構（強度、工藝）之間往往也有矛盾，通常要抓住主要矛盾協調解決。這就需要設計者選擇合理的設計方案，以解決主要矛盾。例如：    隨著風機的用途不同，要求也不一樣，如公共建築所用的風機一般用來作通風換氣用，一般較重要的要求就是低噪聲，多翼式離心風機具有這一特點；而要求大流量的離心風機通常為雙吸氣型式；對一些高壓離心風機，比轉速低，其泄漏損失的相對比例一般較大。離心風機設計時幾個重要方案的選擇：     （1）葉片型式的合理選擇：常見風機在一些轉速下，後向葉輪的壓力係數中Ψt較小，則葉輪直徑較大，而其效率較高；對前向葉輪則相反。

    （2）風機傳動方式的選擇：如傳動方式為A、D、F三種，則風機轉速與電動機轉速相同；而B、C、E三種均為變速，設計時可靈活選擇風機轉速。一般對小型風機廣泛采用與電動機直聯的傳動A，，對大型風機，有時皮帶傳動不適，多以傳動方式D、F傳動。對高溫、多塵條件下，傳動方式還要考慮電動機、軸承的防護和冷卻問題。     （3）蝸殼外形尺寸的選擇：蝸殼外形尺寸應盡可能小。對高比轉數風機，可采用縮短的蝸形，對低比轉數風機一般選用標準蝸形。有時為了縮小蝸殼尺寸，可選用蝸殼出口速度大於風機速度方案，此時采用出口擴壓器以提高其靜壓值。     （4）葉片出口角的選定：葉片出口角是設計時首先要選定的主要幾何參數之一。為了便於應用，我們把葉片分類為：強後彎葉片（水泵型）、後彎圓弧葉片、後彎直葉片、後彎機翼形葉片；徑向出口葉片、徑向直葉片；前彎葉片、強前彎葉片（多翼葉）。表1列出了離心風機中這些葉片型式的葉片的出口角的大致範圍。     （5）葉片數的選擇：在離心風機中，增加葉輪的葉片數則可提高葉輪的理論壓力，因為它可以減少相對渦流的影響（即增加K值）。但是，葉片數目的增加，將增加葉輪通道的摩擦損失，這種損失將降低風機的實際壓力而且增加能耗。因此，對每一種葉輪，存在著一個較佳葉片數目。具體確定多少葉片數，有時需根據設計者的經驗而定。根據我國目前應用情況，在表2了葉片數的選擇範圍。     （6）全壓係數Ψt的選定：設計離心風機時，實際壓力總是預先給定的。這時需要選擇全壓係數Ψt，全壓係數的大致選擇範圍可參考表3。

  7）離心葉輪進出口的主要幾何尺寸的確定：葉輪是風機傳遞給氣體能量的元件，故其設計對風機影響甚大；能否正確確定葉輪的主要結構，對風機的性能參數起著關鍵作用。它包含了離心風機設計的關鍵技術－－葉片的設計。而葉片的設計較關鍵的環節就是如何確定葉片出口角β2A。關鍵技術的設計分析     在設計離心風機時，關鍵就是掌握好葉輪葉片出口角β2A的確定。     根據葉片出口角β2A的不同，可將葉片分成三種型式即後彎葉片（β2A<90℃），徑向出口葉片（β2A=90℃）和前彎葉片（β2A＞90℃）。     三種葉片型式的葉輪，目前均在風機設計中應用。前彎葉片葉輪的特點是尺寸重量小，價格便宜，而後彎葉片葉輪可提率，節約能源，故在現代生產的風機中，特別是功率大的大型風機多數用後彎葉片。     現代前彎葉片風機效率，比老式產品已有顯著提高，故在小流量高壓力的場合或低壓大流量場合中仍廣為采用。     徑向出口葉片在我國已不常用，在某些要求耐腐蝕的風機中，常用徑向出口直葉片。     離心風機葉輪設計時還須考慮到比轉速與葉片型式存在關係，故在確定葉片出口角的同時，須綜合考慮三種葉片型式對壓力、徑向尺寸和效率的影響。     正確確定了離心風機葉輪葉片出口角β2A將為葉輪其它主要幾何尺寸的確定奠定了堅實的基礎，從而對整台離心風機的性能起著關鍵的作用。
